IGM FKP656 Vrtací prípravok sada 656mm + ZDARMA 100ks kolíkov 8x35

Podrobný popis

• Pre kolíkovanie na hrane dielca
• Pre spájanie na konfirmáty
• Možnosť upnutia vrtákov rôznych priemerov
• Rozstup otvorov podľa európskej normy

Univerzálny vŕtací prípravok je určený pre presné a produktívne ručné kolíkovanie nábytkových dielcov. Docielite vysokú presnosť a produktivitu práce. Jednotlivé pozície dier sú konštruované s rozstupom 32 mm, čo zodpovedá štandardnej euro norme pre strojné kolíkovanie dielcov. Prípravok je určený pre použitie s našimi kolíkovacími vrtákmi s HM tvrdokovovou špičkou, ktoré sú upnuté vo vŕtacom puzdre rovnakým spôsobom ako v kolíkovačke.

Presnosť a jednoduchosť pri vŕtaní kolíkov.
Vŕtací prípravok automaticky vytvára presný rohový spoj s fazetkou 0,5 mm.

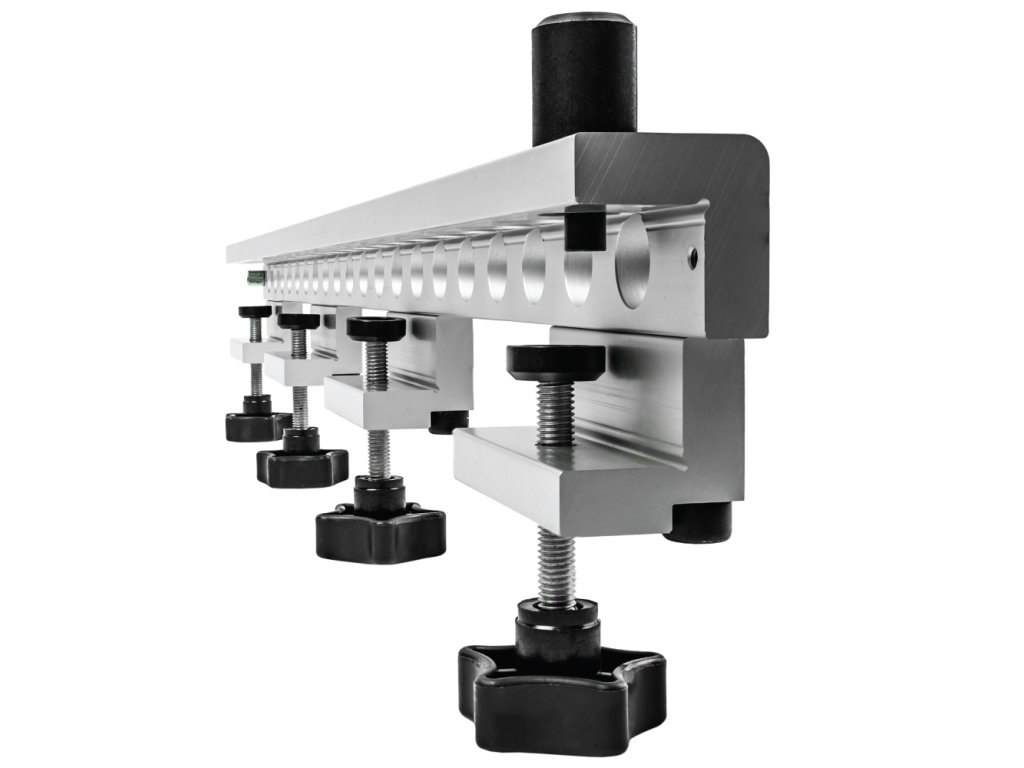

Koncové dorazy prípravku zaisťujú zarovnanie spájaných dielcov z prednej alebo zadnej strany.


Kolíky i konfirmáty je možné vyrábať jednoduchou výmenou vrtákov vo vŕtacom puzdre.

Vŕtanie konfirmátov
Vďaka voliteľnému priemeru vrtákov je možné vŕtať otvory pre konfirmáty alebo kombinovaný spoj kolíkov a konfirmátov. Pre výrobu spojov na konfirmáty bude treba dokúpiť vŕtacie vreteno FKP102 (voliteľné príslušenstvo), ktoré má predĺžený chod a dokáže upnúť kolíkovací vrták s dĺžkou 70 mm. Konfirmáty sa vŕtajú rovnakým spôsobom ako kolíky, a to na dve operácie. Prvé je vŕtanie otvorov do plochy, ktoré sú priechodné a s priemerom 7 mm. Ďalej podľa dĺžky používaného konfirmátu (rozmedzie je 40 mm – 60 mm) se vŕtajú otvory do hrany s priemerom 5 mm. Vďaka rozdeleniu vŕtania na dve operácie je možné jednoducho vyrábať kombinovaný spoj s kolíkmi a konfirmátmi. V tomto prípade odporúčame používať viac vŕtacích vretien s jednotlivými kolíkovacími vrtákmi. Výroba spojov je rýchla a presná, s profesionálnym účinkom.

Vŕtacie vreteno nahradzuje už značne zastaralý a namáhavý systém kalených oceľových puzdier a lacných oceľových vrtákov, ktoré vydržia ostré v lamine naozaj len pár dier.

Do prípravku možno upnúť materiál šírky od 18 mm až do 45 mm, čo oceníte zvlášť pri práci s masívnym drevom. Stredy otvorov sú vo vzdialenosti 9 mm od vnútornej hrany prípravku. Jedinečné vŕtacie vreteno umožňuje použiť rôzne priemery kolíkovacích HM vrtákov od priemeru 3 mm do 12 mm. Vďaka jednoduchej zmene priemerov vrtákov môžete vŕtať otvory nielen pre kolíky, ale aj pre konfirmáty, úchytky, NK pánty, pre podpery políc, pre vŕty a euro skrutky.

• Typ: FKP656
• Odporúčané použitie: Remeselník
• Max. šírka dielca na jedno upnutie: 656 mm
• Max. šírka dielca: neomezeno
• Hrúbka dosky: 18 - 45 mm
• Pre kolíky: D 8 mm
• Pre konfirmáty (40 - 60): D 5; 7 mm
• Rozstup dier: 32 mm
• Počet dier: 2 x 20
• Fazetka (presah dielcov): 0,5 mm

Súčasť balenia:

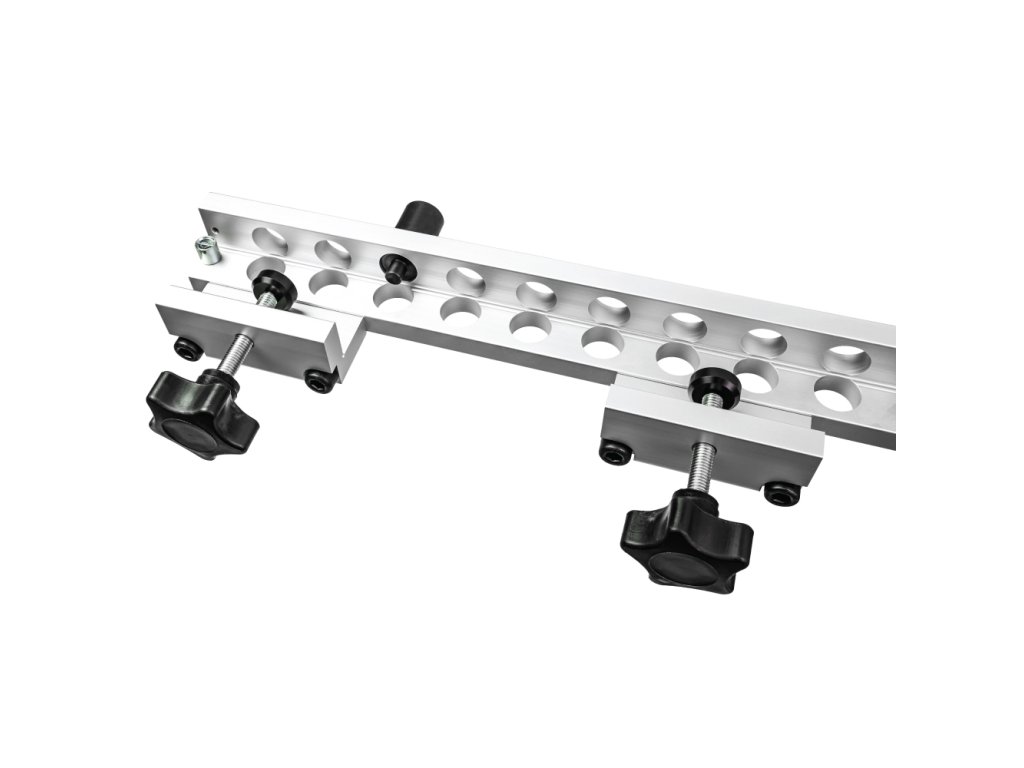

• Vŕtací prípravok 656 mm s 4 upínacími pätkami
• Vŕtacie vreteno FKP101 pre kolíkové spoje
• Krúžok pre rýchlu zmenu hĺbky o 15 mm (pre kolíky 35 mm)
• Kolíkovací vrták HM D 8x30 S8
• Centrovací kolík 8 mm, imbus pre vŕtacie puzdro
• 100ks kolíkov 8x35mm
